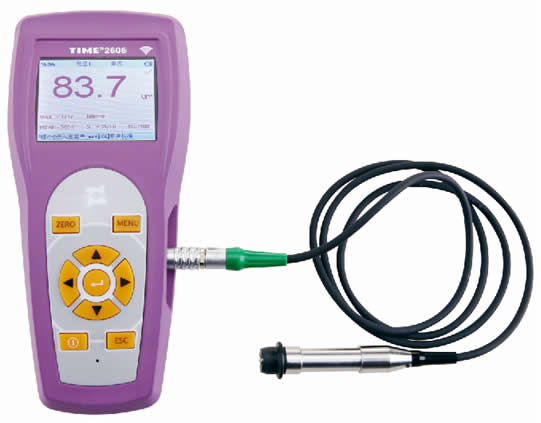

TIME2606高精度在線覆層(鍍層)測厚儀
品牌名稱：時代
售前咨詢： 400-860-1787
產品優勢：
• 全國博士后流動站
• 國內外市場占有率高
企業優勢：
• 通過ISO-9000標準認證
• 國內先進的儀器制造企業
一、 產品 概述
本儀器是一種便攜式測量?jī)x，它能快速、無損傷、精密地進行 涂層、鍍層 厚度的測量。既可用于實驗室，也可用于工程現場。通過使用不同的測頭，還可滿足多種測量的需要。
產品用途： 本儀器能廣泛地應用在制造業、金屬加工業、化工業、商檢等檢測領域。是材料保護專業必備的儀器
磁性涂層測厚儀： 測量永久磁鐵（側頭）和基體金屬之間由于存在覆蓋層而引起磁引力的變化；或者是測量通過覆蓋層與基體金屬磁路磁阻的變化。可以無損傷地測量磁性金屬基本體上非磁性覆蓋層的厚度（如 鋼、鐵、合金和硬磁性鋼 上的 鋅、鋁、鉻、銅、橡膠、油漆 等）
本儀器符合以下標準：
●
GB/T 4956─1985 磁性金屬基體上非磁性覆蓋層厚度測量 磁性方法
●
GB/T 4957─1985 非磁性金屬基體上非導電覆蓋層厚度測量 渦流方法
●
JB/T 8393─1996 磁性和渦流式覆層厚度測量?jī)x
●
JJG 889─95 《磁阻法測厚儀》
●
JJG 818─93 《電渦流式測厚儀》
二、產品 應用
.png)
航空材料涂層測厚
：渦輪葉片是航空航天領域一種重要的配件，渦輪葉片經常會鍍有一層薄薄的涂層，渦輪葉片涂層可提高渦輪片耐磨損和防腐蝕性能,覆層厚度一般為5-20um左右，膜層越厚，耐磨性能和抗腐蝕性能更好。時代高精度涂層測厚儀可以精確測量使用中的渦輪葉片涂層厚度，提前預警渦輪葉片性能，保障航飛的安全。
.png)
油漆涂層測厚
：鋼結構工程施工質量驗收規范（GB50205-2001）中對油漆（涂層）厚度有明確要 求：“涂層厚度因符合設計要求，若無要求，室外條件下涂層厚度應為150um，室內應為125um，誤差在正負25um”。實際上各個行業對基體涂層都有 嚴格要求，例如《中華人民共和國汽車行業標準汽車油漆涂層》中規定底漆不低于15um，總厚度不低于55um。時代涂層測厚儀幫助您高速、準確、快捷測量 涂層厚度。
.png)
狹窄空間涂層測厚
：生產過程中一些大工件狹窄空間往往也有涂層測量的需求，但是這些已經組裝的大工件不可能卸載了來進行涂層厚度測量，時代涂層測厚儀采用分體式設計，方便檢測到狹窄空間涂層厚度，涂層測厚儀配有打印功能，方便高效實現在線測量。
.png)
小工件涂層測厚：一般工件直徑或面積較大，涂層厚度測量非常方便，但是如果工件較小、涂層所在基體不在是平面、涂層厚度較大時，一般涂層測厚儀測量精度就難以保障。時代涂層測厚儀，配有專用探頭，最小可以測量直徑為5mm，曲率半徑為1.5mm，厚度為10000um的涂層厚度。
三、功能特點
▲
采用了磁性和渦流兩種測厚方法，即可測量磁性金屬基體上非磁性覆蓋層的厚度又可測量非磁性金屬基體上非導電覆蓋層的厚度；
▲顯示信息：2.8寸TFT顯示屏，240*320像素
▲電池類型：鋰電池3.7V 2600mAh充電電池
▲操作環境：溫度：10~30℃； 相對濕度：≤75%RH ； 無強磁場環境；
▲儀器尺寸（高x寬x長）：203 x 92 x 52(mm)
▲工作時間：約20小時
▲重量：約400g（主機）
▲七種
可用測頭
：
F
1.5
、
N1.5、
F
1.5R
、F
N1.5
、
F3.5、FN3.5、F10
▲多種規劃測頭：FN1.5R、FN1.5-90°、F5、FN5、F15、高溫FN1.5 等
▲測頭自動識別：自動識別 鐵基（F）、非鐵基（N）、兩用型(FN)；
▲自動識別基材：兩用型（FN）測頭自動模式下可自動識別基材，并進行測量；
▲多種校準方式：零點校準和最多5點校準
▲兩種
測量方式：?jiǎn)未螠y(cè)量方式（SINGLE）和連續測量方式（CONTINUE）；
▲兩種
工作方式：直接方式(DIRECT)和
批
組方式(
APPL
)；
▲五種
統計量：平均值（MEAN）、最大值（MAX）、最小值（MIN）、測量次數（
Times
）、標準偏差（S．DEV）
；
▲可設置限界：對限界外的測量值能自動報警；
▲存儲：可存儲10000個測量值，共有100個批組可供使用；
▲數據刪除功能：可對測量中出現的單個可疑數據進行刪除，也可刪除存儲區內的所有數據，以便進行新的測量；
▲數據回顧功能：可對測量后的每個批組中的數據進行回顧；
▲屏幕亮度可調：屏幕亮度5檔可調；
四、探頭參數
|
測頭型號
|
F1.5
|
F1.5R
|
F3.5
|
F10
|
N1.5
|
FN1.5
|
FN3.5
|
|
工作原理
|
磁感應
|
渦流
|
磁感應+渦流
|
||||
|
測量范圍
（μm）
|
0-1500
|
0-3500
|
0-10000
|
0-1500
|
F：0-1500
N：0-1500
|
F：0-3500
N：0-3000
|
|
|
低限分辨率
|
0.1μm
|
1mm
|
0.1μm
|
||||
|
示值誤差
（μm）
|
±（1%H+1）
|
±（1%H+3）
|
±（1%H+5）
|
±（1%H+1）
|
±（1%H+3）
|
||
|
最小曲率半徑
(mm)
|
凸1.5
|
凸1.5
|
凸5
|
凸10
|
凸1.5
|
凸1.5
|
凸5
|
|
最小面積直徑
|
φ7
|
φ7
|
φ10
|
φ40
|
φ7
|
φ7
|
φ10
|
|
基體臨界厚度
(mm)
|
0.5
|
0.5
|
0.5
|
1
|
0.3
|
F：0.5
N: 0.3
|
F：0.5
N:0.3
|
五、標準
● TIME2606
主機
●
F1.5探頭
● AA級
標準片一套（50um 100um 2
5
0um 500um 1
2
00um）
●
鐵基體
●
充電
套件（充電器+充電線纜）
●
WIFI模塊組
● 隨機文件（使用說明書、保修卡，合格證）
.png)
備注： 基體尺寸： 鐵基體直徑30mm的圓片，鋁基體40*50mm的方片；
六、可選附件
▲
F1.5R
磁性傳感器、
▲
F3.5
磁性傳感器
▲
F10
磁性傳感器
■ N1.5
渦流
傳感器
△ FN1.5雙用（
磁感應+渦流
）
傳感器
△ FN3.5雙用（
磁感應+渦流
）
傳感器
